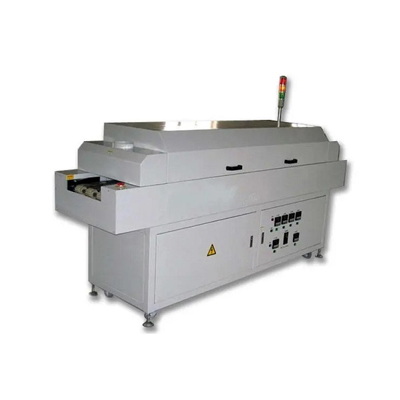

隧道炉
隧道炉

温度范围:室温-300℃

升温速率:≤8℃

温度波动性:±1℃

电源:380V 50Hz

温度均匀性:±3℃

功率:0-30KW

供货方式:标准品、非标定制

加热方式:电加热

 ● 控制界面简洁明了,操作简单,适用多种工况

 ● 高品质控温系统,精准恒温,PID自动演算

 ● 运行稳定,多重安全保护装置,确保设备安全性

 ● PLC控制功能更强大,控温更精准,运行程序可根据工况随时更改

 ● 可根据工况非标定制,应用场景广



01   产品结构

设备结构:

钢结构骨架及优质钢板,电加热、风机、传动部件、PLC控制系统组合而成。

热风循环:

双侧风道出风,中间风道回风

鼓风电机:

耐高温长轴电机、耐高温不锈钢风轮

传动方式:

倍速链/地轨链/滚筒链,根据不同工况选用合适传动方式

加热元件:

多组不锈钢翅片加热器,升温速度快,性能更稳定,便于更换

加温仓室:

低温区、高温区、降温区,多种温仓组合选择

仓室尺寸:

上料段200MM,加热段2000-4000mm,出料段800mm

开门方式:

液压气弹杆开合

表面处理:

高温静电喷塑,默认色号RAL7035,颜色可选。

外壳材料:

Q235冷板折弯焊接

内胆材料:

加厚SUS304不锈钢板,背面多道加强板,确保高温不变形。

设备骨架:

优质方管或角铁整体焊接,加厚钢板折弯加强。

保温材料:

100mm厚耐高温硅酸铝岩棉

进气排气:

3个∮60mm进气孔,2个可调节蝶阀排气口

02   控制系统

鼓风方式:

强压循环运风

加热控制:

SSR固态继电器输出,PLC智能控制,自动升温、加温

温 控 器:

欧姆龙温控器,PID自整定,自动恒温

升温时间:

根据客户工况选用合适电加热,满足客户升温时间要求

传动控制:

根据工况,由电器工程师撰写对应PLC控制程序

安全保护:

缺相与相序保护,风机过载保护,超温切断交流接触器独立保护

超温保护:

独立配置超温保护仪表,超过温度限自动报警并主动切断加温

测温装置:

K型热电偶或PT100铠甲传感器,测量精度±1℃

定时控制:

液晶触摸屏自由设置,0-99小时可设定,可放心预设烘烤时间

报警装置:

三色LED声光报警系统

电器元件:

欧姆龙、施耐德进口品牌

安全装置:

漏电、短路、过载保护,鼓风电机过载缺相保护

控制方式:

液晶触摸屏PLC控制。

03   产品功能

自动恒温:

根据设定温度、时间值自动执行升温、恒温、降温。

超温保护:

超温切断加热并报警,对设备及加热系统进行保护。

计时功能:

手动、自动计时两种方式,显示运行时间、剩余时间。

声光报警:

三色LED声光报警器,视觉声觉清晰了解设备运行状况。

相序保护:

对电源缺相保护报警并断电。

过载保护:

防止电机过载过热烧毁。

04   可选配置

  加热部件:



   鱼鳍翅片加热管                U型电加热管                    铝翅片加热管                  镍铬加热盘

  循环风机:



         长轴风机                        离心风机

  减速电机:



      国产优质电机                             精研电机                        西门子电机

  传动系统:



               滚筒传送                               倍速链                             地轨链

  温控系统:



     国产优质温控器                            欧姆龙温控器

  PLC控制系统:



          三菱PLC                                信捷PLC                                西门子PLC

   液晶触摸屏:





           西门子液晶屏                   三菱液晶屏                           信捷液晶屏
